Верификация
«Честного знака»
и инспекция печати
до 729 м/мин
Проблема
Почему традиционные системы ограничивают производство
Инспекция этикетки и узкорулонной печати упирается в габариты систем и оптические искажения
Требования к габаритам
Традиционные решения требуют расположения системы в большом пространстве - это ограничивает место на линии
Искажения по краям
Оптические искажения по краям сужают сценарии применения и снижают достоверность контроля по всей ширине
Решение
Конструкция «всё в одном» и интерфейс CoaXPress 2.0
исключают оптические искажения и требование к большому пространству в месте установки

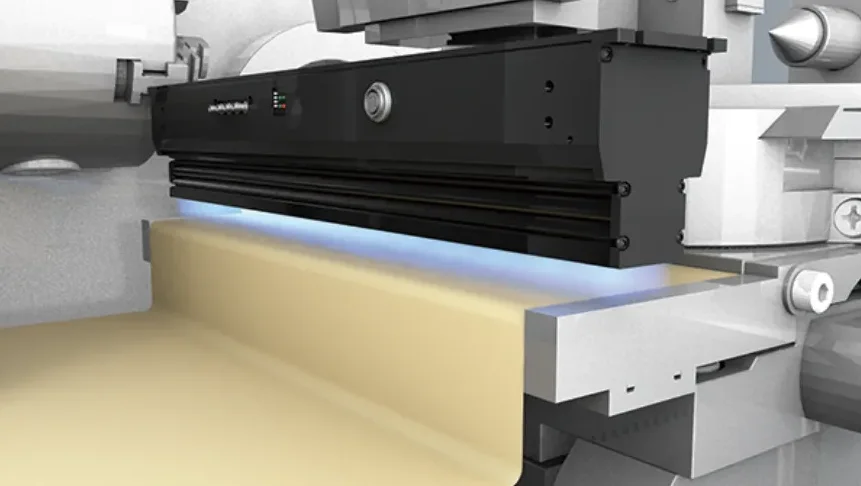

Датчик, свет и объектив в одном блоке
Прямая совместимость с печатным оборудованием, меньше узлов — быстрее монтаж и отладка
Интерфейс CoaXPress 2.0
Высокоскоростная передача изображений без потерь и задержек
Ширина сканирования до 3000 мм
Узкорулонная и широкоформатная печать — одним сканером
Изображение 1:1 без искажений
Нет размытия краёв и геометрических искажений по всей ширине полотна
Надежность
Стабильная работа в ограниченном пространстве
Многоядерная обработка
Параллельная обработка изображений в реальном времени
Работает в ограниченном пространстве, без остановки линии
Две основные функции
Верификация маркировки
- FNC1 — обязательный символ в начале кода
- Структура по маскам: GTIN, серия, криптохвост
- Дубли в партии или заказе
- Качество по ГОСТ ISO/IEC 15415
- Белый список кодов (API или CSV)
- Отчёт и карта брака в PDF по API
300–600 dpi · до 729 м/мин
Скорость, ширина и разрешение
Все параметры подбираются под задачу.
- 729 м/мин
скорость контроля при 300 dpi
- 3 000 мм
ширина сканирования
- 2 400 dpi
максимальное разрешение
- 0,02 мм²
минимальный обнаруживаемый дефект
Соберите конфигурацию под вашу задачу
Маркировка
Верификация «Честного знака»
- Монохромный сканер CXP 2.0
- Верификация GS1 Data Matrix
- FNC1, маски, дубли
- ГОСТ ISO/IEC 15415
- Белый список кодов
- Отчёт и карта брака в PDF
Инспекция печати
Инспекция + верификация
- Цветной сканер CXP 2.0
- Типографский контроль печати
- Дефекты от 0,02 мм²
- Цвет, регистр, пропуски, пятна
- Всё из Решения по маркировке
- Отчётность и интеграция по API
Тип решения
Разрешение, dpi
Ширина сканирования
Итого без НДС
2 725 000 ₽
Нужны другие параметры или консультация?
Задать вопросКомплект «под ключ»
Без скрытых работ и доработок: от сканера до обучения операторов
Линейный сканер
Монохромный или цветной сканер CXP 2.0
Модуль управления
Компьютер, блоки питания, сигналы управления
Сенсорный монитор
Экран оператора для контроля и разбора брака
Энкодер с креплением
Синхронизация сканирования со скоростью полотна
ПО и документация
Лицензия на рабочее место и комплект документов
Шеф-монтаж и обучение
Пусконаладка и обучение, вывод на рабочую скорость 1-2 дня
Условия поставки и сервиса
Сроки, монтаж, обучение и гарантия
- Срок поставки
- 8–12 недель
- Шеф-монтаж
- включён, выезд на площадку
- Обучение
- 1–2 дня на площадке
- Поддержка
- удалённо
Гарантия на оборудование
12 месяцев
Частые
вопросы
Какие сроки поставки?+
8–12 недель с момента подтверждения технического задания.
Что входит в комплект «под ключ»?+
Линейный сканер CXP 2.0, промышленный компьютер, сенсорный монитор, энкодер с креплением, блок питания, кабельный комплект, ПО с лицензией, документация, шеф-монтаж и обучение.
Есть ли гарантия и поддержка?+
Гарантия 12 месяцев на оборудование, удалённая поддержка.
Обучаете ли операторов?+
Да, обучение операторов и технологов включено — 1–2 дня на площадке.
Как подбирается разрешение и скорость?+
По ширине сканирования и требуемому разрешению: например, при 300 dpi — до 729 м/мин. Возможно увеличение скорости добавлением плат обработки.
Как передаются отчёты и белый список?+
Белый список загружается по API или CSV; отчёт и карта брака формируются в PDF и выгружаются по API на сервер заказчика.
Готовы рассчитать ваш проект?
Опишите задачу — подберём решение, разрешение и конфигурацию оборудования
